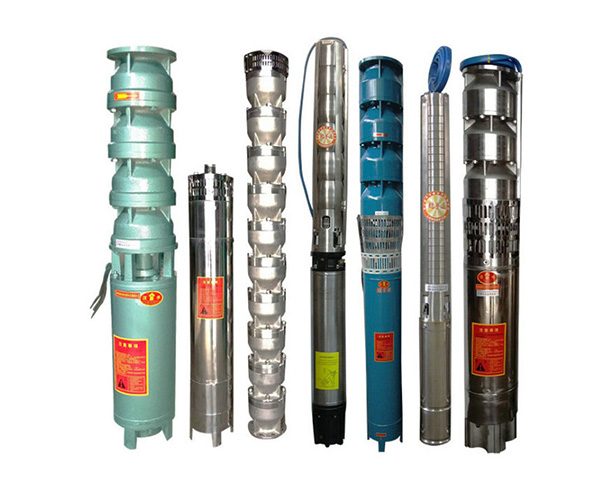

QJ深井潛水泵產品概述

QJ型深井潛水泵是引進國外泵業公司領先的制泵技術生產的高性能耐磨型電泵，動力部份配用目前國際先進技術生產的水浸式不銹鋼潛水電機，對水質無污染。深井泵是當前國內外深井泵之精品。QJ潛水泵選用優質不銹鋼外殼、軸芯、聯軸器、入水座和泵頭（或銅合金入水座、泵頭），高強度抗耐磨新型復合高分子材料葉輪和不銹鋼導流殼，全新"浮動式"結構葉輪在工作期間對電機無軸向壓力。特別適用于工礦業、農業、建筑業、養殖業、食品飲料業及家庭式（或高層送水使用）。

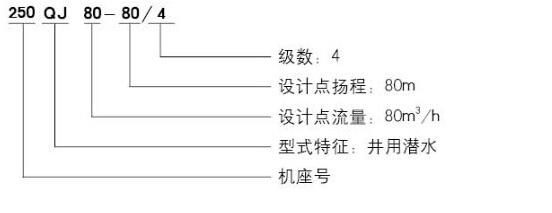

QJ深井潛水泵型號意義

QJ深井潛水泵產品特點

1、電機、水泵一體、潛入水中運行，安全可靠。
2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用。
3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。
4、結構簡單，節省原材料。
5、潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。

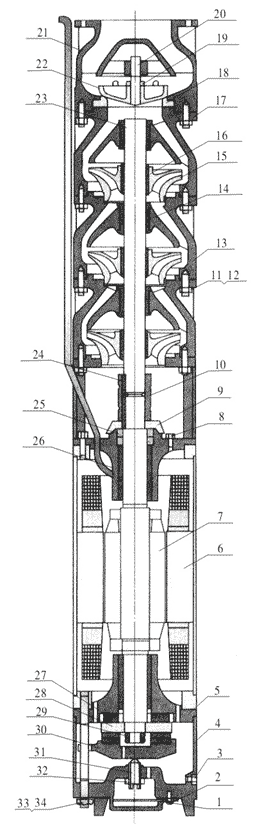

QJ深井潛水泵結構圖

	序號	名稱	數量
	1	螺釘M6*12	4
	2	壓蓋	1
	3	放水螺栓M10*12	1
	4	底座	1
	5	下導軸承座	1
	6	定子部裝	1
	7	轉子部裝	1
	8	螺栓M10*14	2
	9	甩砂環	1
	10	聯軸器	1
	11	螺絲	足
	12	彈簧墊	足
	13	導流殼	足
	14	橡膠軸承	足
	15	葉輪	足
	16	錐形套	足
	17	上導流殼	1
	18	緩沖墊	1
	19	閥墊	1
	20	閥桿	1
	21	逆止閥體	1
	22	閥盤	1
	23	水泵軸	1
	24	平鍵	2
	25	油封	2
	26	進水節	1
	27	上止推軸承	1
	28	推力盤	1
	29	左旋螺母	2
	30	止推軸承座	1
	31	球面支柱	1
	32	螺母	1
	33	雙頭螺柱M10*l30	4
	34	螺母M10	4

QJ深井潛水泵使用條件

1、電壓38OV偏差不超過±5%，頻率50HZ，偏差不超過±1%的三相電源。

2、電機內腔必須注滿清水。

3、水泵的第一級葉輪至少應浸入動水位面2m以下。電泵機組浸入靜水位面以下不得大于70m，電機底部距井底不得小于3m。

4、水溫不高于20℃。

5、水含沙量(按質量記)不大于0.01%。

6、水的酸堿度PH值6.5-8.5。

7、水中硫化氫的含量不大于1.5mg/L。

8、水中氯離子的含里不大于400mg/L。

9、水源出水量應保證電泵連續運轉的需要。

QJ深井潛水泵工作原理

開泵前，吸入管和泵內必須充滿液體。開泵后，葉輪高速旋轉，其中的液體隨著葉片一起旋轉，在離心力的作用下，飛離葉輪向外射出，射出的液體在泵殼擴散室內速度逐漸變慢，壓力逐漸增加，然后從泵出口，排出管流出。此時，在葉片中心處由于液體被甩向周圍而形成既沒有空氣又沒有液體的真空低壓區，液池中的液體在池面大氣壓的作用下，經吸入管流入泵內，液體就是這樣連續不斷地從液池中被抽吸上來又連續不斷地從排出管流出。

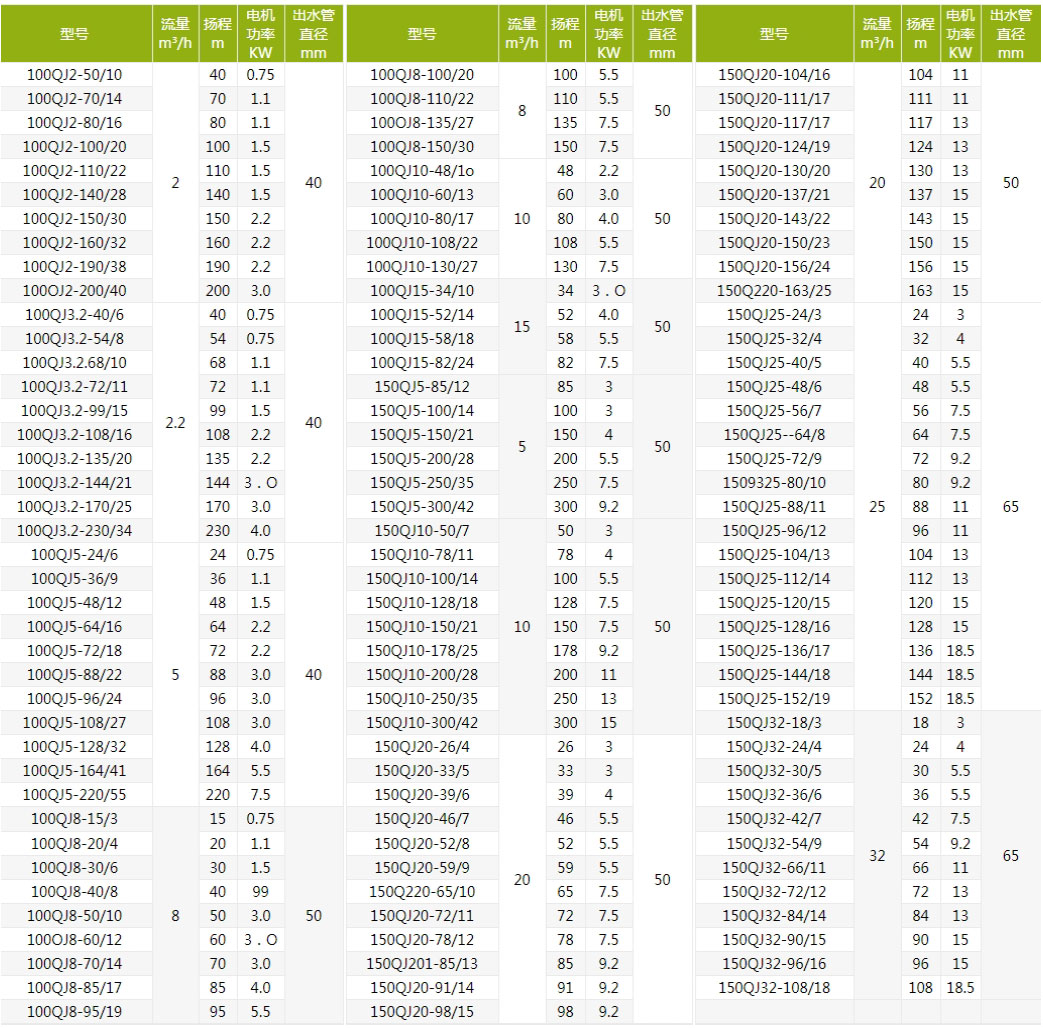

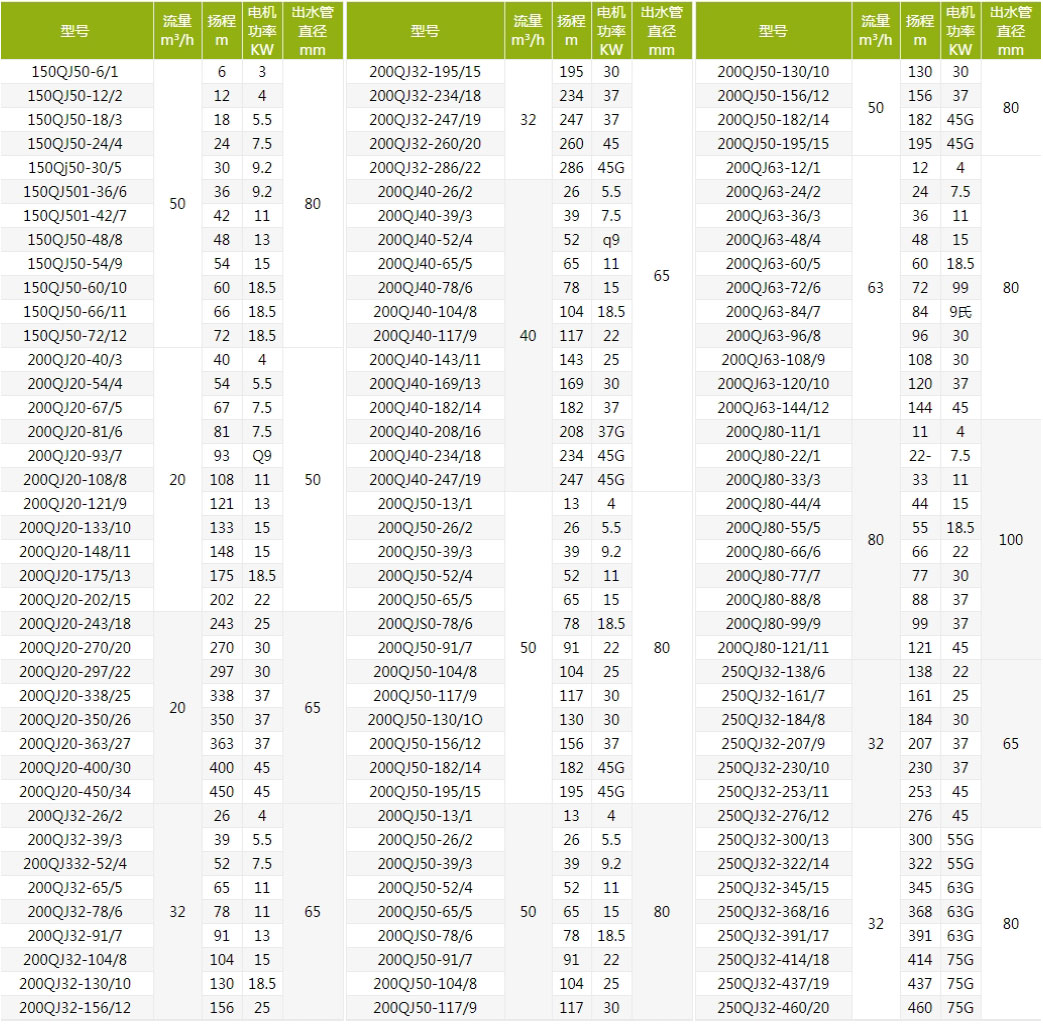

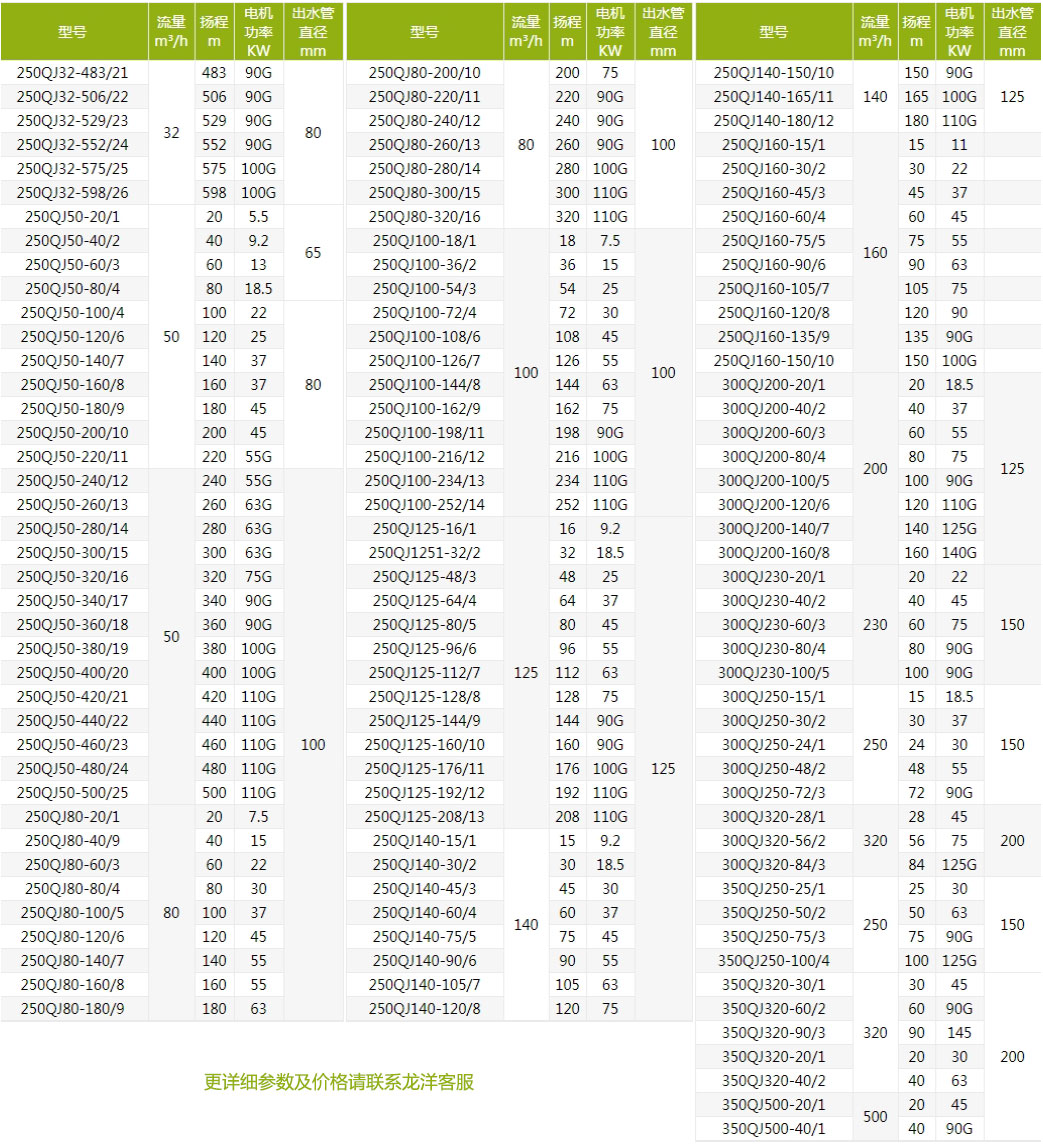

QJ深井潛水泵技術參數

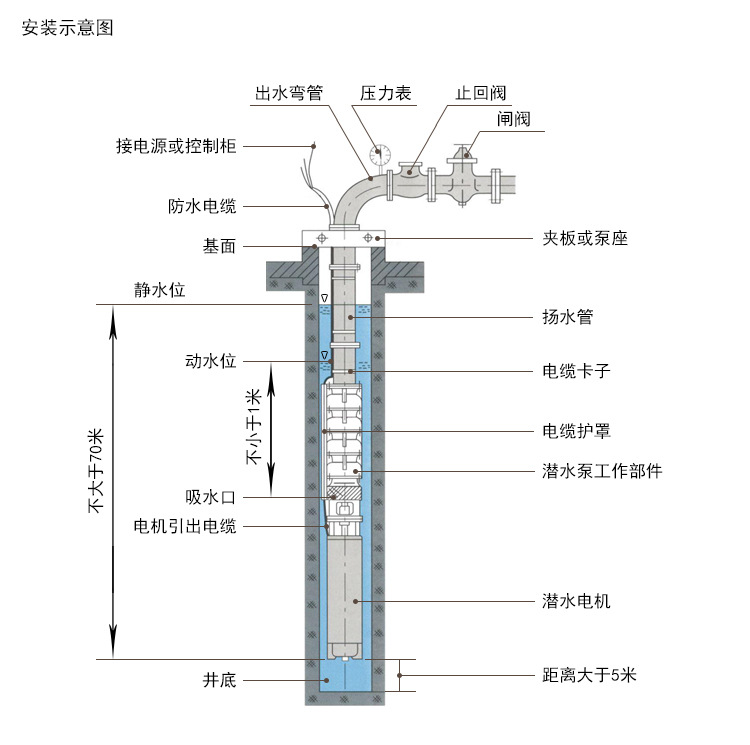

QJ深井潛水泵安裝示意圖

QJ深井潛水泵使用須知

1、電機使用前必須灌滿清水，擰緊注水放氣螺栓，否則不準使用。
2、陸地試運轉不得超過一秒。
3、電泵不準倒臥或傾使用。
4、電動機必須完全潛入水中，但潛入深度應不大于70米。
5、引線與電纜接頭按規定操作。
6、訂購高揚程潛水電泵請參閱《高揚程潛水電泵型譜》及《高揚程潛水電泵使用手冊》。
