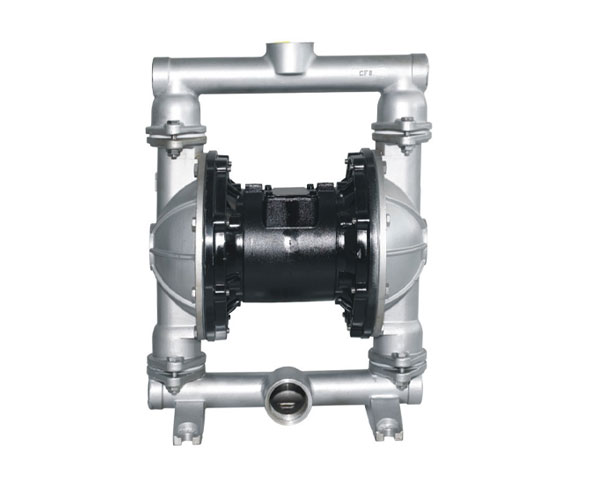

QBY不銹鋼氣動隔膜泵

品牌:龍洋泵閥

型號:QBY

材質:304不銹鋼、316不銹鋼、316L不銹鋼

流量:0.8~40 m3/h

揚程:0~70 m

吸程:1~5 m

進出口徑:10~100 mm

QBY不銹鋼氣動隔膜泵簡要

QBY不銹鋼氣動隔膜泵是一種新型輸送機械,采用空氣壓縮機壓縮空氣為動力源,對于各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃、劇毒的液體,均能予以抽光吸盡。龍洋泵閥不銹鋼氣動隔膜泵材質有304不銹鋼、316不銹鋼、316L不銹鋼,分別適用于不銹鋼濃度的腐蝕液體。不銹鋼氣動隔膜泵隔膜片采用耐腐蝕性F46隔膜隔膜片加上山道橡膠,球和球座采用四氟球和四氟球座。

QBY不銹鋼氣動隔膜泵用途

QBY不銹鋼氣動隔膜泵用途

廣泛運用在陶瓷、化工、環保、油田、制藥、食品、冶金、造紙、電力、印染等領域。

型號意義

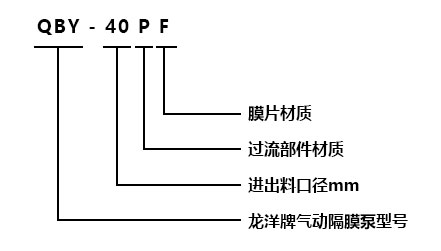

QBY不銹鋼氣動隔膜泵型號意義

過流部件材質表

鑄鐵 鋁合金 工程塑料PP 氟塑料PVDF 304不銹鋼 316不銹鋼 316L不銹鋼
Q L S F P R RL

隔膜材質表

丁腈橡膠 山道橡膠 PTFE/F4 F46 氟橡膠
D A T F E

技術參數

型號 流量
m3/h
揚程
m
出口壓力
kgf/cm2
吸程
m
允許能過
顆粒直徑
mm
供氣壓力
kbf/cm2
供氣
消耗量
m3/min
QBY-10/15 0~1 0~50 6 5 1 7 0.3
QBY-20 0~2 0~50 6 5 1 7 0.3
QBY-25 0~2.4 0~70 6 7 2.5 7 0.6
QBY-40 0~8 0~70 6 7 4.5 7 0.6
QBY-50 0~16 0~70 6 7 8 7 1.7
QBY-65 0~18 0~70 6 7 8 7 1.7
QBY-80 0~24 0~70 6 7 10 7 3
QBY-100 0~35 0~70 6 7 10 7 3

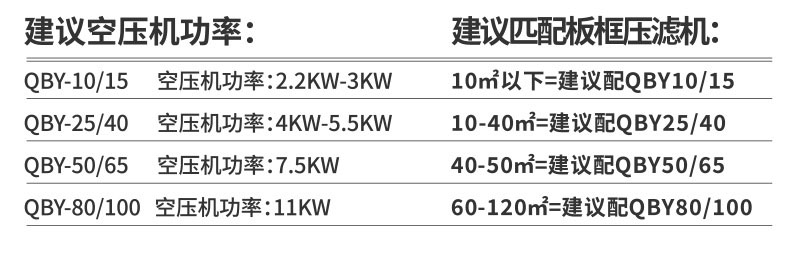

空壓機功率選擇

空壓機功率選擇

工作原理

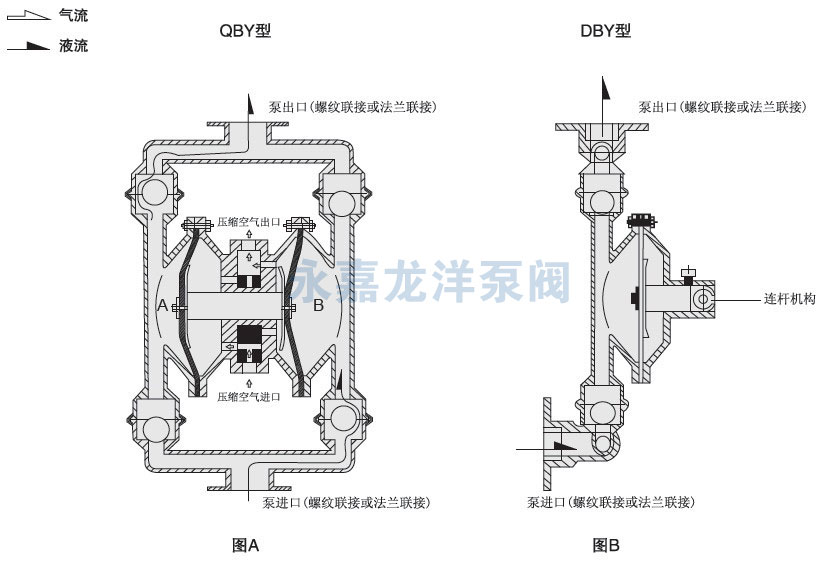

QBY不銹鋼氣動隔膜泵工作原理

QBY不銹鋼氣動隔膜泵有兩個對稱的工作腔,各裝有一塊彈性隔膜,連桿軸將兩塊隔膜聯接,當壓縮空氣由進氣接頭經配氣閥進入A工作腔推動隔膜,該腔進口球閥關閉,出口球閥打開,液體排出,于此同時,B腔隔膜由連桿軸驅動背面氣體排入大氣,出口球閥關閉,進口球閥打開,液體被吸入(見圖A)。當行程到達終點,配氣閥將氣體導入B工作時,情況同前述相反,B腔排出液體,A腔吸入液體。如此反復,泵不斷吸入排出液體。

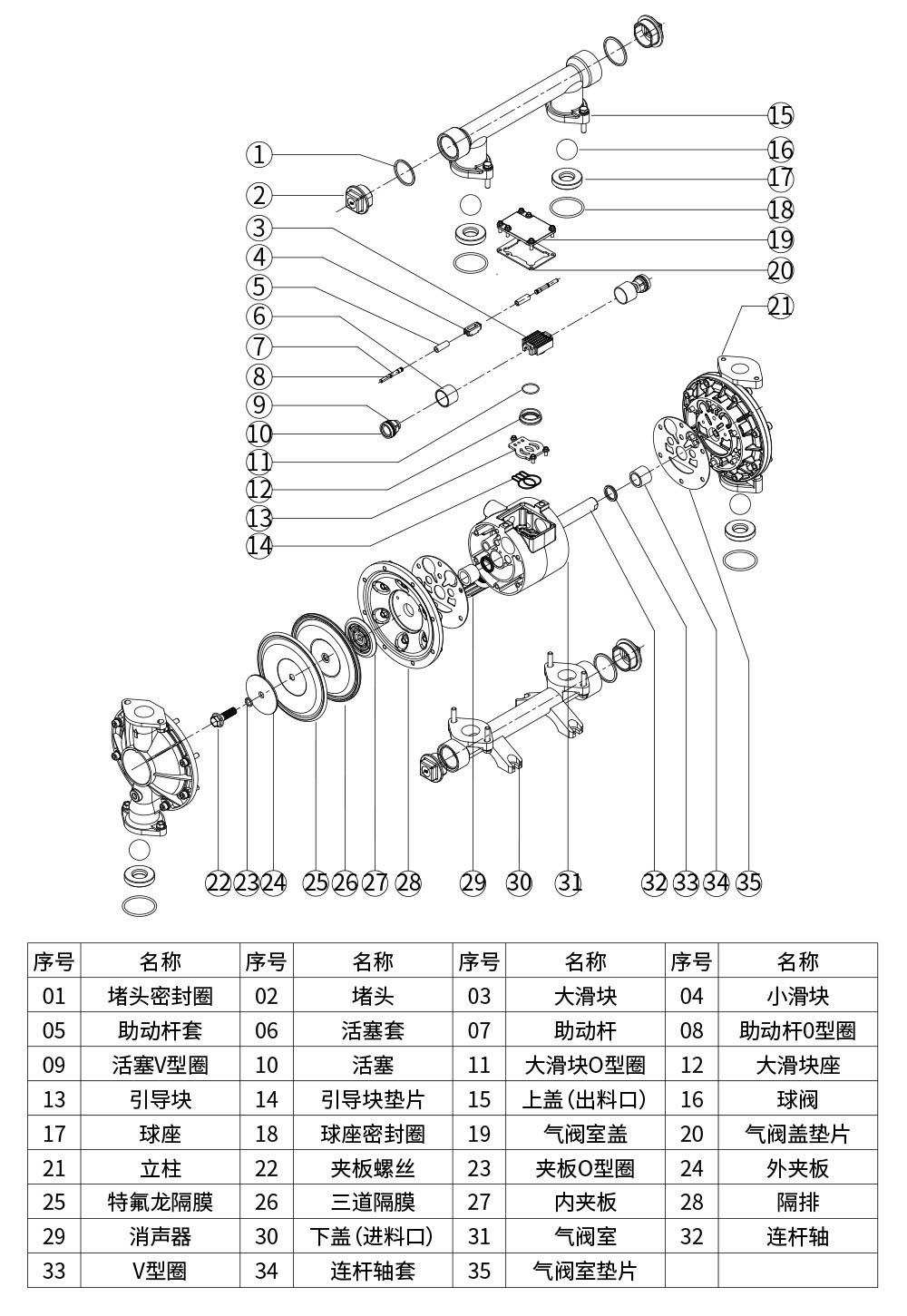

QBY不銹鋼氣動隔膜泵爆炸圖

QBY不銹鋼氣動隔膜泵爆炸圖

使用注意事項

1、QBY氣動隔膜泵振動極其輕微,一般情況可不裝底腳螺栓。

2、如壓縮空氣有臟物進入,將會影響泵的正常啟動,建議用戶加裝氣動三聯件。

3、在抽吸易凍結的介質時,應在泵的進口處裝閥門,當停止用泵時,先將該閥關閉,然后再開泵數分鐘,將泵體介質排凈為止以免造成下次開泵困難。

4、更換隔膜時,須將泵內腕連桿,鉛套清洗干凈,并不要損壞白色四氟密封圈,按原樣裝好,即可使用。
